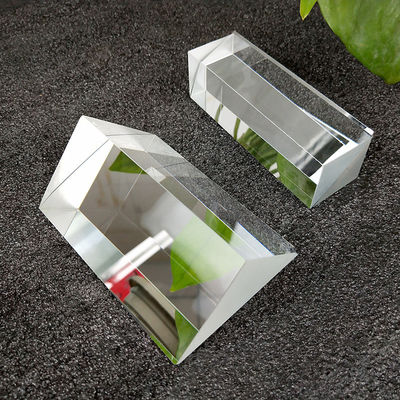

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
مشخصات محصول
محل مبدا:
شانگهای، چین
نام تجاری:
advance
شماره مدل:
005
حداقل مقدار سفارش:
10 قطعه
قیمت:
$100.00/Pieces 10-99 Pieces
توانایی تامین:
10000000 قطعه / قطعه در هر ماه
جزئیات محصول
Material:
BK7 (قابل تنظیم)
Customized Support:
OEM، ODM
Length:
3-100 میلی متر (قابل تنظیم)
Dimension Tolerance:
+/-0.01 میلی متر
Width:
3-100 میلی متر (قابل تنظیم)
Angle Tolerance:
3 "~ 2"
Height:
3-100 میلی متر (قابل تنظیم)
Flatness:
N=1~3
Length Tolerance:
+/-0.01 میلی متر
Width Tolerance:
+/-0.01 میلی متر
Surface Quality:
10/5 ~ 60/40 (قابل تنظیم)
Application Area:
پریسکوپ
توضیحات محصول
منشور زاویه راست شیشه ای 3 تا 100 میلی متری اپتیکال BK7 برای پریسکوپ
عملکرد ازشیشه BK7 اپتیکال 3-100 میلی متری سفارشیمنشور فراتر از خمش نور ساده است. هنگامی که به عنوان یکمنشور زاویه راست برای پریسکوپ، هیپوتنوس به عنوان یک بازتابنده با کارایی بالا عمل می کند که می تواند برای TIR بدون پوشش یا با آلومینیوم یا نقره محافظت شده پردازش شود تا عملکرد در زوایای خاص افزایش یابد. از آنجا که ما ارائه می دهیمسفارشی 3-100 میلی متر نوریطراحان می توانند این منشورها را در همه چیز از سنسورهای میکرواپتیکال 3 میلی متری تا پریسکوپ های دریایی سنگین 100 میلی متری پیاده سازی کنند. این سازگاری، همراه با یکپارچگی ساختاریشیشه BK7، می سازدمنشور زاویه راست برای پریسکوپاستاندارد طلایی در بخش های دفاعی، دریایی و تحقیقات علمی. با اولویت دادن به دقت هندسی، ماسفارشی 3-100 میلی متر نوریراه حل ها تضمین می کنند که پرتو خروجی کاملاً با پرتو ورودی هماهنگ است و خطاهای برابری در قطارهای نوری پیچیده را حذف می کند.
مشخصات محصول
| مواد | BK7 یا سایر شیشه های نوری، کوارتز، یاقوت کبود، Ge، Si، ZnSe، CaF2 و غیره |
|---|---|
| طول | 3 ~ 100 میلی متر |
| عرض | 3 ~ 100 میلی متر |
| ارتفاع | 3 ~ 100 میلی متر |
| تحمل طول | +/-0.01 میلی متر |
| تحمل عرض | +/-0.01 میلی متر |
| تحمل ارتفاع | +/-0.01 میلی متر |
| تحمل زاویه | 3 "~ 2" |
| بی نظمی | ΔN=0.1~0.5 |
| دقت سطح | N=1~3 |
| کیفیت سطح | 10/5 ~ 60/40 |
| پوشش | در صورت درخواست |
| منطقه برنامه | تصویربرداری، نورپردازی، لیزر و غیره |
مشخصات فنی: معیارهای BK7 Periscope Prism
جدول زیر استانداردهای درجه حرفه ای اعمال شده برای ما را نشان می دهدشیشه BK7 اپتیکال 3-100 میلی متری سفارشیتولید، به طور خاص برای بهینه سازی شده استمنشور زاویه راست برای پریسکوپ.
| ویژگی | مشخصات برای سفارشی 3-100 میلی متر نوری | مزیت عملیاتی |
|---|---|---|
| بستر مواد | شیشه BK7 درجه نوری (N-BK7) | وضوح بالا برای منشور زاویه راست |
| محدوده اندازه | ابعاد نوری سفارشی 3-100 میلی متر | مقیاس پذیر برای هر طرح پریسکوپ |
| تحمل زاویه | < 3 دقیقه قوس تا < 30 ثانیه قوس | تراز دقیق برای منشور زاویه راست |
| کیفیت سطح | 40-20 تا 20-10 Scratch-Dig | پراکندگی کم در Custom 3-100 mm Optical |
| صافی سطح | λ/4 تا λ/10 @ 633 نانومتر | تصویربرداری دقیق برای منشور زاویه راست برای پریسکوپ |
| گزینه های پوشش | AR، Al، Ag، یا بدون پوشش TIR | توان عملیاتی بهینه شده برای اپتیک شیشه ای BK7 |
| ضریب شکست | 1.5168 @ 587.6 نانومتر | مسیر نور پایدار در نوری سفارشی 3-100 میلی متر |
| دیافراگم شفاف | > 90 درصد از ناحیه صورت | حداکثر میدان دید برای منشور زاویه راست |
ویژگی ها و مزایای کلیدی
راشیشه BK7 اپتیکال 3-100 میلی متری سفارشیاین سری برای ارائه عملکرد قابل اعتماد در سیستم های بصری با ریسک بالا ساخته شده است. در زیر مزایای عملکردی و پیاده سازی های متنوع آن آورده شده استمنشور زاویه راست برای پریسکوپ:
- کل راندمان بازتاب داخلی:راشیشه BK7اجازه می دهدمنشور زاویه راست برای پریسکوپبرای بازتاب نور با بازدهی نزدیک به 100% بدون نیاز به پوشش های فلزی در بسیاری از پیکربندی ها.
- سفارشی سازی اندازه گسترده:مااپتیکال 3-100 میلی متری سفارشیاین قابلیت تضمین می کند که چه برنامه یک میکرو پهپاد یا یک زیردریایی،منشور زاویه راستکاملا مناسب است
- پایداری محیطی استثنایی: شیشه BK7در برابر لکه های شیمیایی و تخریب محیطی مقاوم است و این امر را تضمین می کندمنشور زاویه راست برای پریسکوپعملکرد خود را در طول سال ها استفاده در میدان حفظ می کند.

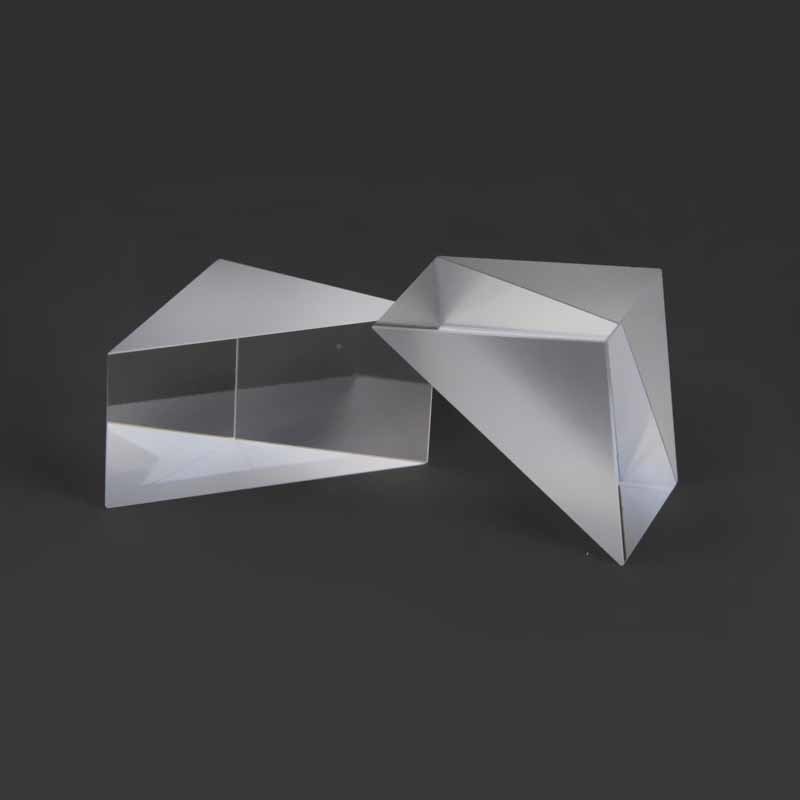

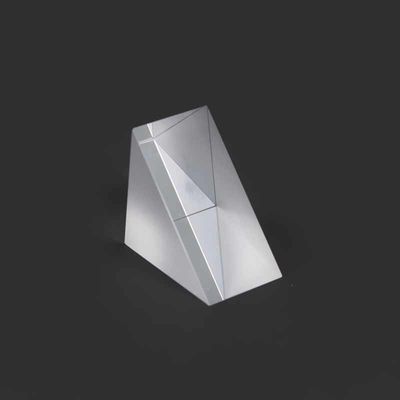

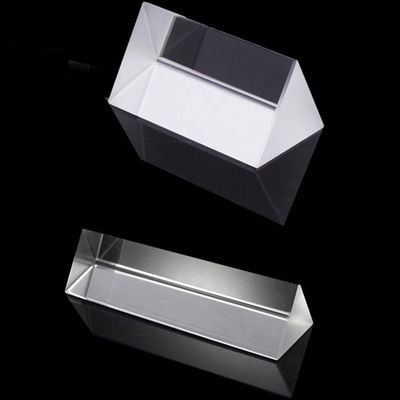

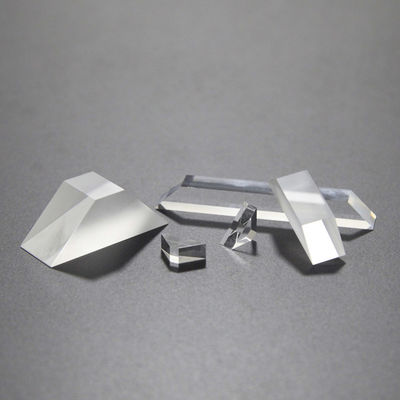

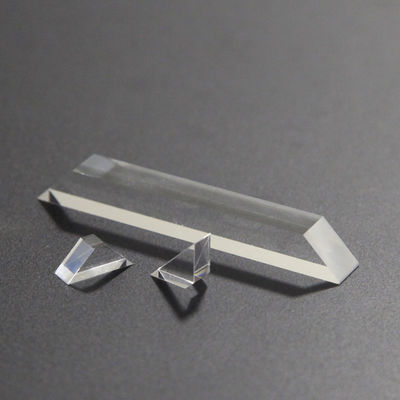

گالری محصولات
سوالات متداول محصول تخصصی: تسلط بر منشور زاویه راست برای پریسکوپ
این بخش بینش فنی معتبری را در مورد انتخاب ارائه می دهدشیشه BK7 اپتیکال 3-100 میلی متری سفارشی.
Q1: چرا شیشه BK7 انتخاب ارجح برای منشور زاویه راست برای پریسکوپ است؟
پاسخ: شیشه BK7تعادل عالی از انتقال بالا در طیف مرئی و دوام فیزیکی را ارائه می دهد. برای یکمنشور زاویه راست برای پریسکوپ، این ماده تضمین می کند که تصویر روشن و شفاف باقی می ماند، که برای آن حیاتی استاپتیکال 3-100 میلی متری سفارشیسیستم های مورد استفاده در نظارت
Q2: محدوده اندازه اپتیکال سفارشی 3-100 میلی متر چگونه بر کیفیت تصویر تأثیر می گذارد؟
پاسخ:در حالی که اندازه تغییر می کند، استانداردهای کیفیت ما تغییر نمی کند. یک 100 میلی مترمنشور زاویه راست برای پریسکوپنیاز به خنک سازی دقیق تری در طولشیشه BK7تولید برای جلوگیری از استرس داخلی، اطمینان ازاپتیکال 3-100 میلی متری سفارشیسری در تمام مقیاس ها بدون انحراف باقی می ماند.
Q3: آیا می توان از Right Angle Prism For Periscope در پریسکوپ های لیزری پرقدرت استفاده کرد؟
پاسخ:بله، به شرطی کهاپتیکال 3-100 میلی متری سفارشیسطوح تا آستانه آسیب لیزری بالا (LDT) صیقلی می شوند. ما می توانیم درمان کنیمشیشه BK7با پوشش های تخصصی برای اطمینان ازمنشور زاویه راستطول موج های لیزر خاص را با خیال راحت مدیریت می کند.
Q4: مزیت خدمات "Custom 3-100 mm Optical" برای شرکت های مهندسی چیست؟
پاسخ:این نیاز به طراحی اطراف قطعات "خارج از قفسه" را از بین می برد. با انتخاب یکاپتیکال 3-100 میلی متری سفارشیراه حل، می توانید ردپای و ارتفاع دقیق آن را مشخص کنیدمنشور زاویه راست برای پریسکوپ، به حداکثر رساندن کارایی فضا در شماشیشه BK7قطار نوری
Q5: چگونه دقت زاویه منشور راست را تأیید می کنید؟
پاسخ:هرشیشه BK7 اپتیکال 3-100 میلی متری سفارشیدستگاه با استفاده از گونیومترهای با دقت بالا آزمایش می شود. برای یکمنشور زاویه راست برای پریسکوپ، ما اطمینان می دهیم که زوایای 90 درجه و 45 درجه در عرض چند ثانیه قوس هستند تا از شیب یا جابجایی تصویر جلوگیری شود.
