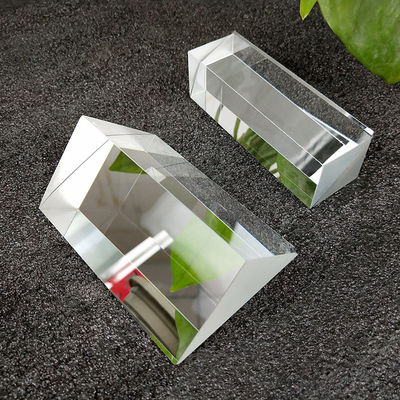

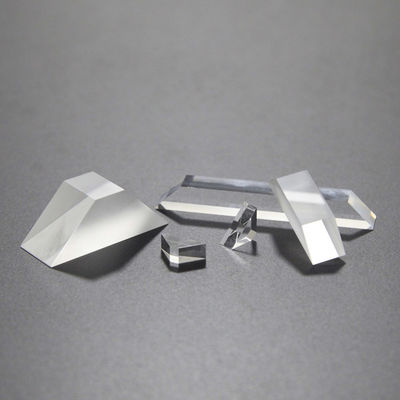

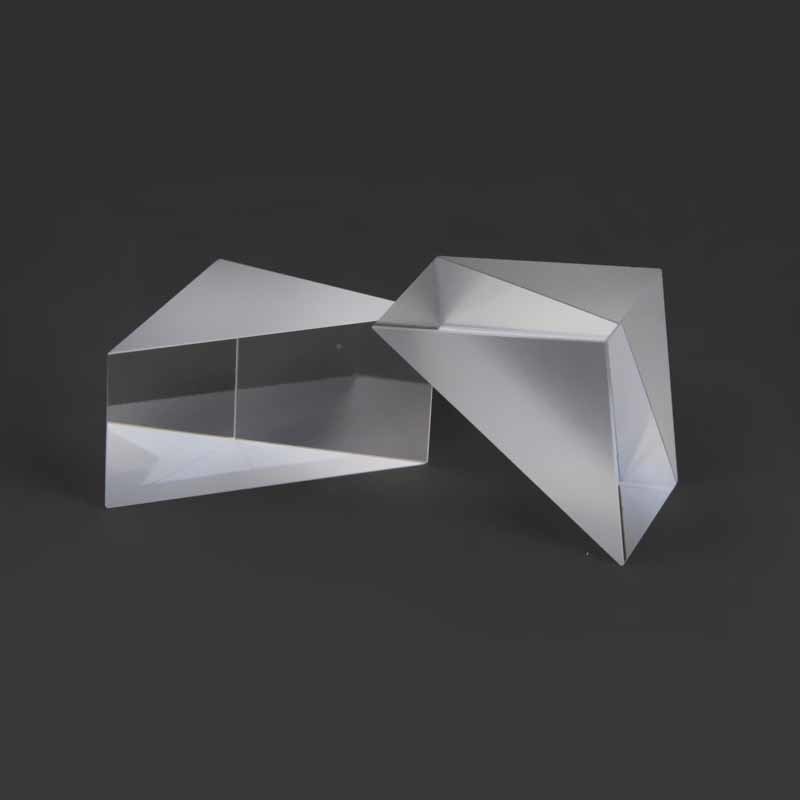

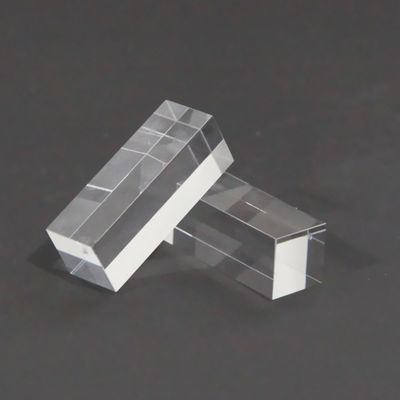

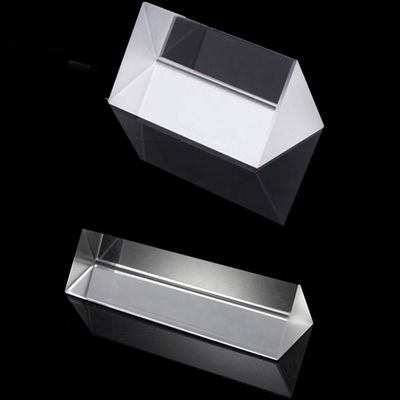

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
مشخصات محصول
محل مبدا:
شانگهای، چین
نام تجاری:
advance
شماره مدل:
005
حداقل مقدار سفارش:
10 قطعه
قیمت:
$100.00/Pieces 10-99 Pieces
توانایی تامین:
10000000 قطعه / قطعه در هر ماه
جزئیات محصول
Customized Support:
OEM، ODM
Material:
BK7 و سایر شیشه های نوری
Dimension Tolerance:
+/-0.01 میلی متر
Flatness:
N=1~3
Length Tolerance:
+/-0.01 میلی متر
Length:
3-100 میلی متر (قابل تنظیم)
Width Tolerance:
+/-0.01 میلی متر
Width:
3-100 میلی متر (قابل تنظیم)
Angle Tolerance:
3 "-2"
Height:
3-100 میلی متر (قابل تنظیم)
Surface Quality:
قابل تنظیم
Application Area:
بازتاب بیرونی آلومینیومی
توضیحات محصول
بازتاب خارجی آلومینیزه BK7 شیشه نوری 90 درجه پریزم مستطیل پریزم زاویه راست
طراحیبازتاب خارجی آلومینیزه شده BK7این پریزم برای سیستم هایی که باید جذب نور داخلی از بین برود بهینه شده است. بر خلاف پریزم های استاندارد که به بازتاب داخلی کامل (TIR) متکی هستند، اینپریزم زاویه راستاستفاده می کندبازتاب خارجی آلومینیزه شدهپوشش برای منعکس کردن نور مستقیما از اولین سطحی که با آن روبرو می شود.عینک نوری 90 درجه پریزم مستطیلدر محیط های ارتعاش بالا، به عنوان ثبات مکانیکیBK7علاوه بر این، سطح زیربنایی از آینه های فیلم نازک برتر است.پریزم مستطیلهندسه اجازه می دهد تا آسان نصب و ادغام در محفظه های نوری فشرده.بازتاب خارجی آلومینیزه شده BK7تضمین می کند کهشیشه نوری 90 درجهمسیر سالم و بدون انحراف باقی می ماند
مشخصات فنی
| ویژگی | مشخصات برای بازتاب خارجی آلومینیزه شده BK7 | سود عملیاتی |
|---|---|---|
| مواد زیربنایی | شیشه ای با درجه نوری BK7 | یکسانی بالا برای پریزم ۹۰ درجه |
| نوع بازتاب | بازتاب خارجی آلومینیزه شده | انعکاس سطح اول برای پریزم مستطیل |
| تحمل زاویه | < 3 دقیقه قوس تا < 30 ثانیه قوس | جهت گیری با دقت بالا برای پریزم زاویه راست |
| کیفیت سطح | ۴۰-۲۰ تا ۲۰-۱۰ | پراکندگی کم در شیشه نوری 90 درجه |
| نوع پوشش | آلومینیوم محافظت شده (R > 85%) | سطح بازتاب بیرونی آلومینیزه ای با دوام |
| هندسه | پریزم مستطیل / زاویه راست | نصب ساده برای شیشه نوری |
| گشايش شفاف | > ۹۰ درصد از سطح صورت | حداکثر میدان دید برای پریزم زاویه راست |
| سطح صاف | λ/4 @ 633nm | خط موج خالص برای انعکاس خارجی آلومینیزه BK7 |
مشخصات دقیق
| پارامتر | مشخصات |
|---|---|
| مواد | BK7 یا دیگر شیشه های نوری، کوارتز، سفیر، Ge، Si، ZnSe، CaF2 و غیره |
| طول | 3~100 میلی متر |
| عرض | 3~100 میلی متر |
| ارتفاع | 3~100 میلی متر |
| تحمل طول | +/- 0.01 میلی متر |
| تحمل عرض | +/- 0.01 میلی متر |
| تحمل ارتفاع | +/- 0.01 میلی متر |
| تحمل زاویه | 3 تا 2 |
| نامنظم | ΔN=0.1~0.5 |
| دقت سطح | N=1~3 |
| کیفیت سطح | 10/5~60/40 |
| پوشش | در صورت درخواست |
| حوزه کاربرد | تصویربرداری، نورپردازی، لیزر و غیره |
حوزه های کاربردی اصلی
- جهت گیری پرتو لیزر:استفاده از پریزم زاویه راست برای تاختن پرتوهای قدرت بالا در سر برش صنعتی CNC
- سیستم های دید تاکتیکی:استفاده از انعکاس خارجی آلومینیزه BK7 در منظره های پیرسکوپی برای وسایل نقلیه
- کالیبراسیون طیف سنجی:استفاده از عینک نوری 90 درجه پریزم مستطیل برای مرجع دقیق مسیر نور در ابزارهای آزمایشگاهی
- تجهیزات سنجش:ادغام پریزم بازتاب خارجی آلومینیزه شده در ایستگاه های کل و سطوح لیزر برای دقت دوربرد
سوالات عمومی متخصص محصول
سوال 1: چرا یک بازتاب خارجی آلومینیزه BK7 را به جای یک پریزم استاندارد TIR انتخاب می کنید؟
جواب:عکاسی بیرونی آلومینیزه BK7 هنگامی که به یک اثر "سطح جلویی" نیاز دارید ترجیح داده می شود. زیرا از عکاسی خارجی استفاده می کند، نور هرگز وارد شیشه نمی شود، که پراکندگی کروماتیک را از بین می برد.این باعث می شود که شیشه نوری 90 درجه پریزم مستطیل برای منابع نور پهن باند موثرتر باشد..
سوال2: پوشش آلومینیوم بازتاب خارجی BK7 چقدر دوام دارد؟
جواب:پریزم زاویه راست ما دارای یک لایه آلومینیومی محافظت شده است. این بدان معنی است که سطح بازتاب خارجی آلومینیزه شده با یک لایه دی الکتریک نازک (مانند SiO2) ،که فلز را از اکسیداسیون و خراش های جزئی در هنگام دست زدن به واحد شیشه 90 درجه محافظت می کند.
س3: آیا می توان پریزم مستطیل را برای طول موج های خاص سفارشی کرد؟
جواب:در حالی که آلومینیزه شده بازتاب خارجی BK7 برای استفاده عمومی عالی استما می توانیم پوشش بازتاب خارجی را به نقره یا طلا تغییر دهیم اگر استفاده از شیشه های نوری 90 درجه شما نیاز به بازتاب بالاتر در طیف مادون قرمز داشته باشد.
سوال 4: مزیت مواد BK7 در یک پریزم بازتاب خارجی چیست؟
جواب:با وجودي که نور در بازتاب خارجي به شيشه وارد نمي شه، پايه BK7 خيلي مهمه چون خيلي پايدارهحفظ دقت شیشه نوری 90 درجه در طول عمر محصول.
س5: چگونه باید سطح بازتاب خارجی آلومینیزه را تمیز کنم؟
جواب:شما بايد با آلومينيزه شده بازتاب خارجي BK7 با احتياط برخورد کنيدسپس به آرامی با یک بافت بدون پشه و الکل درجه واکنش پاک کنید. از فشار بیش از حد روی چهره بازتاب دهنده پریزم مستطیل اجتناب کنید.
