لنز ریز ریز ریز ریز ریز ریز ریز
مشخصات محصول
محل مبدا:
شانگهای، چین
نام تجاری:
Advance
شماره مدل:
پیشرفت
حداقل مقدار سفارش:
10 قطعه
قیمت:
$100.00/Pieces 10-99 Pieces
توانایی تامین:
100000 قطعه / قطعه در هر هفته
جزئیات محصول
Application:
آندوسکوپ های استوانه ای
Customized Support:
OEM، ODM
Materials:
BK7 کوارتز مادون قرمز یاقوت کبود جنرال الکتریک و غیره.
Color:
شفاف
Diameter:
الزامات سفارشی
Coating:
با پوشش AR
Surface Quality:
60/40 40/20 قابل تنظیم
Size:
اندازه سفارشی
توضیحات محصول
لنز میکرو میله آندوسکوپ استوانه ای گرین عینک لنز میله نوری
در زمینه پیچیده فناوری پزشکی کم تهاجمی و بازرسی بورسکوپی صنعتی،لنز میکرو میله ایولنز عینک گریننشان دهنده اوج انتقال نور در فضاهای محدود است. الفلنز میکرو میله ایتخصصی استلنز میله ای نوریکه به عنوان یک جزء رله تصویر عمل می کند و داده های بصری با وضوح بالا را در طول شفت آندوسکوپ حفظ می کند. بر خلاف اپتیک استاندارد، اینهاآندوسکوپ های استوانه ایاجزاء از نسبت طول به قطر خود برای به حداقل رساندن افت نور و انحراف رنگی استفاده می کنند. با ادغاملنز عینک گرینبا فناوری (شاخص گرادیان)، مهندسان میتوانند به یک تغییر مداوم در ضریب شکست دست یابند که امکان خمش نور را بدون نیاز به مجموعههای پیچیده چند عدسی فراهم میکند. تولید ما ازلنز میکرو میله ایبر دقت فوق العاده تمرکز می کند و تضمین می کند که هر کداملنز میله ای نوریوضوح مورد نیاز برای حیات حیاتی را ارائه می دهدآندوسکوپ های استوانه ایرویه ها
مشخصات فنی: معیارهای Micro Rod و Grin Optics
جدول زیر استانداردهای حرفه ای ما را نشان می دهدلنز میکرو میله ایولنز عینک گرینسری، به طور خاص برایآندوسکوپ های استوانه ای.
| ویژگی | لنز میکرو میله / لنز میله نوری | لنز عینک گرین |
|---|---|---|
| بستر مواد | N-BK7، سیلیس ذوب شده یا یاقوت کبود | شیشه دوپ شده با شاخص گرادیان |
| محدوده قطر | 0.2 میلی متر تا 10.0 میلی متر | 0.5 میلی متر تا 3.0 میلی متر |
| تحمل طول | ± 0.01 میلی متر تا 0.05 ± میلی متر | ± 0.02 میلی متر |
| کیفیت سطح | 20-10 تا 10-5 خراش حفاری | 40-20 Scratch-Dig |
| نمایه انکساری | ثابت (همگن) | سهموی (شاخص گرادیان) |
| صافی انتهای صورت | λ/4 تا λ/10 @ 633 نانومتر | λ/2 @ 633 نانومتر |
| دقت زاویه ای | < 1 دقیقه قوس | N/A (شیب داخلی) |
| برنامه | آندوسکوپ های استوانه ایرله ها | لنز میکرو میله ایاهداف |
مشخصات عمومی
| پارامتر | محدوده مشخصات |
|---|---|
| محدوده قطر | Dia.0.7mm-Dia.400mm |
| محدوده شعاع منحنی | R1.5-R∞ و غیره |
| تحمل قطر | +/-0.1، +/-0.01، +/-0.005 و غیره. |
| سطح قطر | λ، 1/2λ، 1/4λ، 1/10λ و غیره |
| تحمل ضخامت | +/-0.1، +/-0.05، +/-0.01 و غیره |
| تمرکز | +/-2'، +/-1' و غیره |
| دیافراگم N | 5، 1 و غیره |
| بی نظمی ΔN | 2، 1، 0.5، 0.2 و غیره |
| کیفیت سطح | 60/40، 40/20، 20/10، 10/5 و غیره |

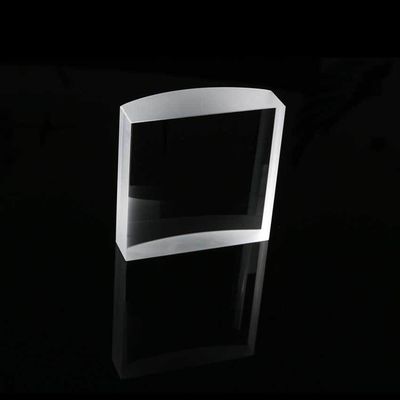

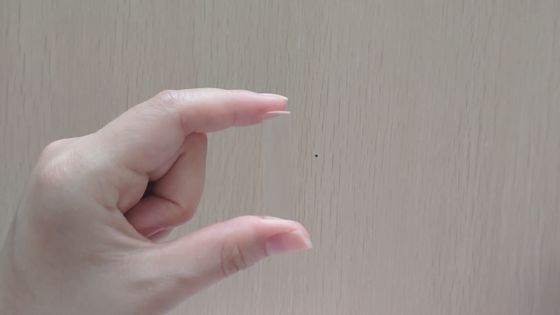

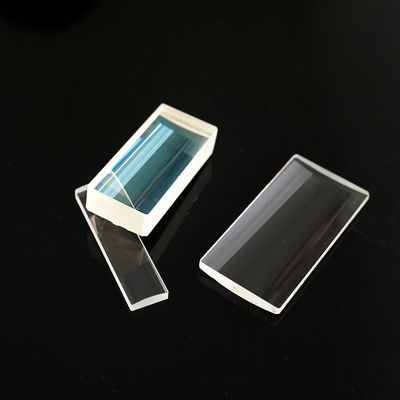

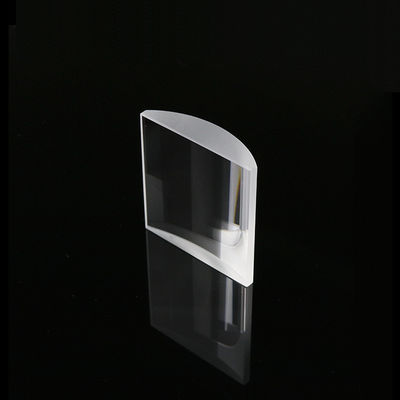

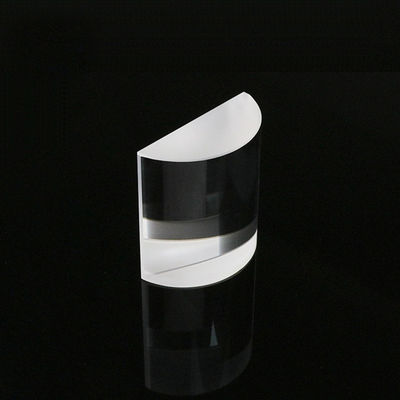

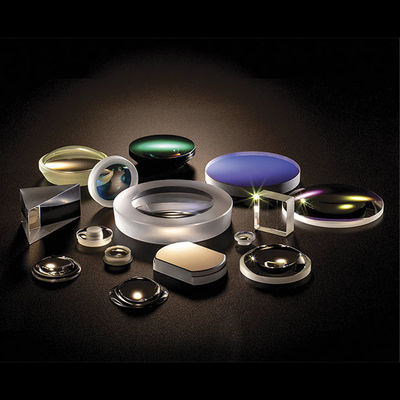

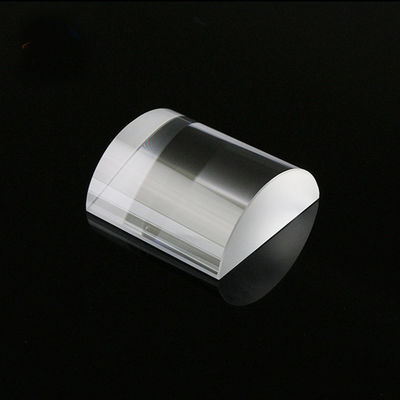

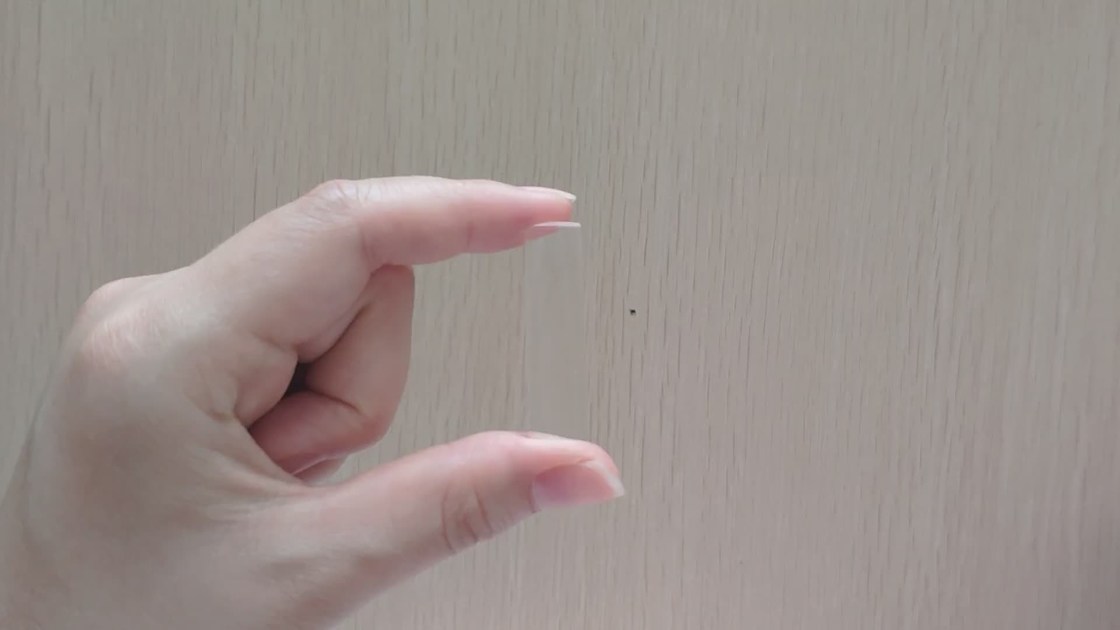

تصاویر محصول
حوزه های کاربردی
- آندوسکوپی پزشکی:با استفاده ازلنز میکرو میله ایدر آرتروسکوپ، سیستوسکوپ و لاپاراسکوپ برای تصویربرداری داخلی با وضوح بالا.
- بروسکوپ های صنعتی:استقرارلنز میله ای نوریبرای بازرسی موتور هواپیما و سیستم های لوله کشی باریک.
- کوپلینگ فیبر نوری:با استفاده ازلنز عینک گرینبرای تمرکز نور از دیودهای لیزر به فیبرهای تک حالته.
- میکرو رباتیک:یکپارچه سازیلنز میکرو میله ایولنز عینک گرینبه سیستم های بینایی روباتیک مینیاتوری برای کارهای دقیق.
سوالات متداول محصول تخصصی: تسلط بر لنز میکرو میله و اپتیک گرین
این بخش بینش های فنی را در مورد انتخاب و استفاده از آن ارائه می دهدلنز میکرو میله ای،لنز عینک گرین، ولنز میله ای نوری.
Q1: تفاوت اصلی بین یک لنز رله استاندارد و یک لنز Micro Rod چیست؟
پاسخ:یک رله استاندارد از چندین لنز با شکاف هوا استفاده می کند. الفلنز میکرو میله ایجامد استلنز میله ای نوریکه از خود محیط شیشه ای برای انتقال تصویر استفاده می کند. درآندوسکوپ های استوانه ایاین باعث کاهش تعداد سطوحی می شود که نور از بین می رود و مونتاژ مکانیکی را ساده می کند.
Q2: چگونه یک لنز عینک گرین عملکرد سیستم لنز میله ای نوری را بهبود می بخشد؟
پاسخ:الفلنز عینک گرینبرای خم کردن نور به انحنای سطح متکی نیست. از شیب مواد داخلی استفاده می کند. این اجازه می دهد تالنز عینک گرینداشتن صورت صاف، که برای نوک ایده آل استآندوسکوپ های استوانه ایجایی که aلنز میکرو میله ایباید با محیط ارتباط برقرار کند.
Q3: آیا می توان لنز Micro Rod را برای طول های خاص سفارشی کرد؟
پاسخ:کاملا. ما فراهم می کنیملنز میله ای نوریسفارشی سازی که در آن طول می تواند دقیقاً با شما مطابقت داشته باشدآندوسکوپ های استوانه ایمسکن رالنز میکرو میله ایرا می توان به هر فاصله کانونی یا رله ای مشخص برش داد و صیقل داد.
Q4: آیا این اجزای لنز میله نوری در برابر اتوکلاو مقاوم هستند؟
پاسخ:بله. هنگامی که از یاقوت کبود یا شیشه ای با دمای بالا ساخته می شودلنز میکرو میله ایولنز عینک گرینمی تواند پروتکل های استاندارد استریلیزاسیون پزشکی را تحمل کند و اطمینان حاصل شودآندوسکوپ های استوانه ایبیش از صدها استفاده قابل اعتماد باقی بماند.
Q5: چه گزینه های پوششی برای لنز Micro Rod در دسترس است؟
پاسخ:ما پوشش های ضد انعکاس پهن باند (BBAR) را به طور خاص برایلنز میکرو میله ایولنز عینک گرین. این باعث افزایش انتقال نور می شودلنز میله ای نوریبا کاهش انعکاس در ورودی و خروجی ازآندوسکوپ های استوانه ای.
