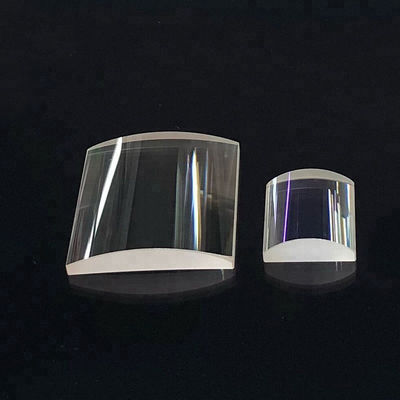

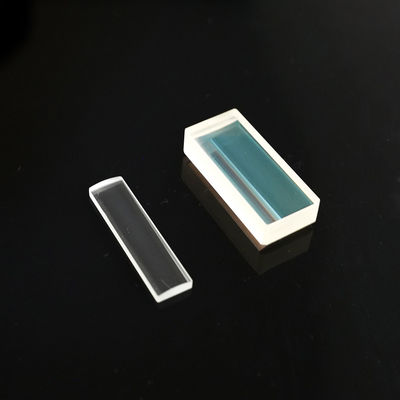

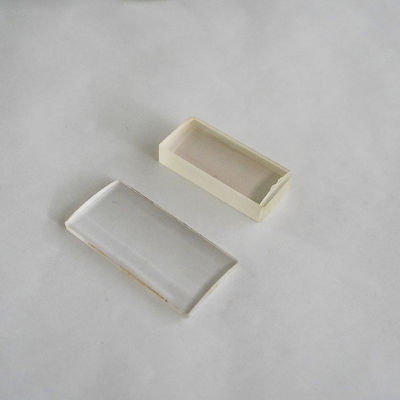

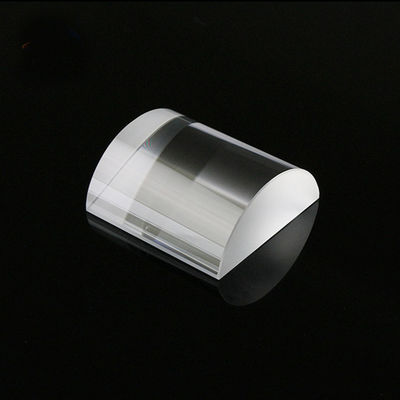

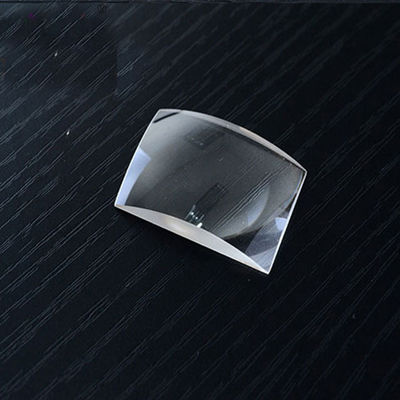

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments
در زمینه اپتیک با دقت بالا،شیشه اپتیکال لنز محدب BK7سری به عنوان یک جزء اساسی برای دستکاری نور پیشرفته شناخته شده است. به طور خاص،لنز محدب Plano استوانه ایطراحی شده است تا نور را در یک خط تیز و یکنواخت به جای یک نقطه متمرکز کند، و آن را به یک اپتیک ضروری برای سیستم های مختلف اسکن و تراز تبدیل می کند.
با استفاده از حق بیمهشیشه نوری BK7، این لنزها همگنی بالا و محتوای حباب کم را ارائه می دهند و حداکثر انتقال را در سراسر طیف مرئی تضمین می کنند. هندسه منحصر به فردلنز محدب Plano استوانه ای- دارای یک سطح صاف و یک سطح منحنی استوانه ای - امکان فشرده سازی نور را تنها در یک بعد فراهم می کند. این قابلیت برای ابزارهای نوری که نیاز به شکل دهی پرتو دارند، مانند سطوح لیزری، اسکنر بارکد و دستگاه های تصویربرداری با وضوح بالا بسیار مهم است.
برای پشتیبانی از مهندسی دقیق، جدول زیر پارامترهای فنی اعمال شده برای ما را شرح می دهدشیشه اپتیکال لنز محدب BK7ولنز محدب Plano استوانه ایتولید
| ویژگی | شیشه اپتیکال لنز محدب BK7 | لنز محدب Plano استوانه ای |
|---|---|---|
| بستر مواد | شیشه BK7 درجه نوری | شیشه نوری BK7 با شفافیت بالا |
| هندسه لنز | لنز محدب Plano استوانه ای | یک وجه صاف، یکی استوانه ای شکل |
| کیفیت سطح | 40-20 تا 20-10 Scratch-Dig | بهینه شده برای ابزارهای نوری |
| محدوده فاصله کانونی | 5 میلی متر تا 1000 میلی متر | دقیق برای لنز محدب Plano استوانه ای |
| تمرکز | < 3 دقیقه قوس | ابزارهای نوری با کیفیت بالا مناسب هستند |
| گزینه های پوشش | AR، BBAR، یا V-Coat | شیشه اپتیکال لنز محدب BK7 را بهبود می بخشد |
| تحمل ابعادی | ± 0.05 میلی متر تا 0.1 ± میلی متر | دقت برای ابزارهای نوری |
| صافی سطح | λ/4 @ 633 نانومتر | مسیر عدسی محدب Plano استوانه ای را حفظ می کند |
| محدوده قطر | Dia.0.7mm-Dia.400mm |
| محدوده شعاع منحنی | R1.5-R∞ و غیره |
| تحمل قطر | +/-0.1، +/-0.01، +/-0.005 و غیره. |
| سطح قطر | λ، 1/2λ، 1/4λ، 1/10λ و غیره |
| تحمل ضخامت | +/-0.1، +/-0.05، +/-0.01 و غیره |
| تمرکز | +/-2'، +/-1' و غیره |
| دیافراگم N | 5، 1 و غیره |
| بی نظمی ΔN | 2، 1، 0.5، 0.2 و غیره |
| کیفیت سطح | 60/40، 40/20، 20/10، 10/5 و غیره |
- اسکن لیزری:با استفاده ازلنز محدب Plano استوانه ایدر اسکنرهای سه بعدی و بارکدخوان ها برای جمع آوری داده ها.
- تشخیص پزشکی:در حال اجراشیشه اپتیکال لنز محدب BK7در آندوسکوپ و ابزارهای نوری چشم پزشکی.
- اندازه گیری صنعتی:استقرارلنز محدب Plano استوانه ایدر سطوح لیزری و سیستم های نور ساختاری برای ساخت و ساز.
- هولوگرافی:با استفاده ازشیشه نوری BK7برای گسترش و شکل دادن به پرتوهای مرجع در ابزارهای نوری پیچیده.
این بخش بینش فنی معتبری را در مورد انتخاب ارائه می دهدشیشه اپتیکال لنز محدب BK7ولنز محدب Plano استوانه ای.
-
