Splitter Bear Polarization ZnSe CaF2 Corner Cube Prism
مشخصات محصول
محل مبدا:
چین
نام تجاری:
Advance
گواهینامه:
ROHS\Reach
شماره مدل:
به عنوان الزامات
حداقل مقدار سفارش:
1
قیمت:
$0.2~$100
شرایط پرداخت:
T/T&L/C
توانایی تامین:
1000 هزار در ماه
جزئیات محصول
برجسته کردن:
منشور مکعب گوشه CaF2
,منشور مکعب گوشه ZnSe
,مکعب شکاف پرتو پلاریزاسیون
Material:
ZnSe CaF2 / شیشه نوری
Customized Support:
OEM، ODM
Application Area:
تقسیم کننده پرتو قطبی
Dimension Tolerance:
+/-0.01 میلی متر
Size:
ساخته شده توسط مشتری
Angle Tolerance:
3 "~ 2"
Flatness:
N=1~3
Angle Tolerance:
3 "-2"
Shape:
کروی
Surface Quality:
10/5 ~ 60/40
توضیحات محصول

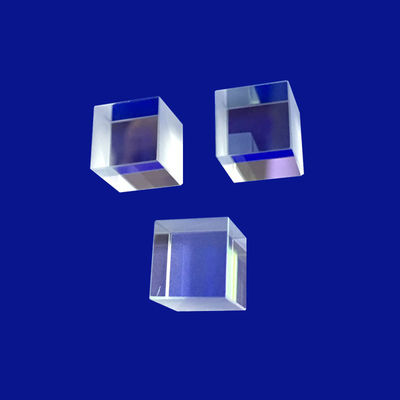

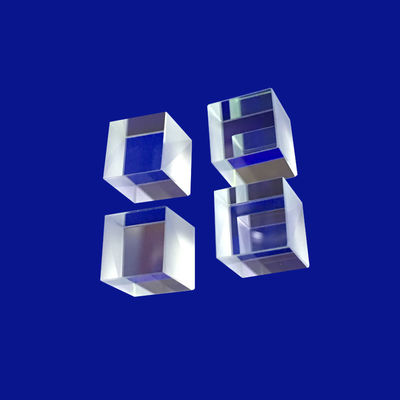

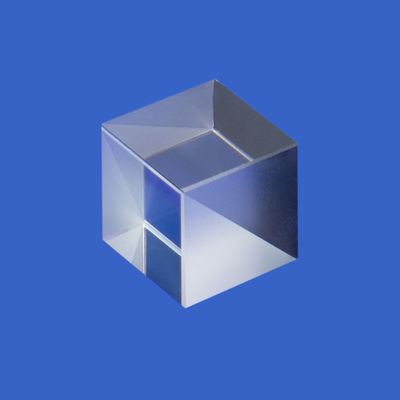

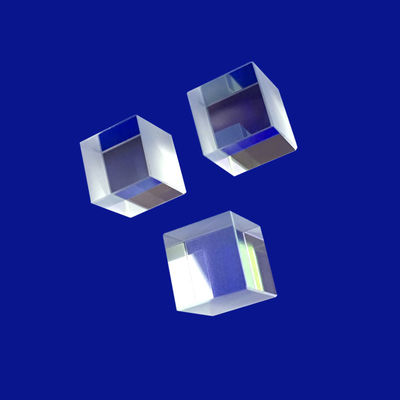

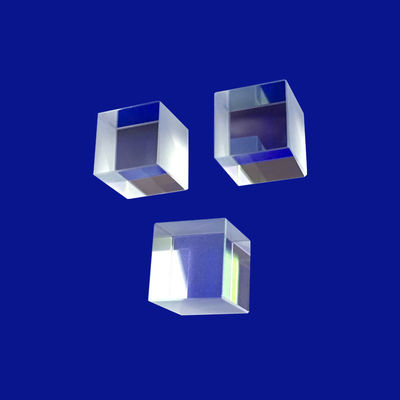

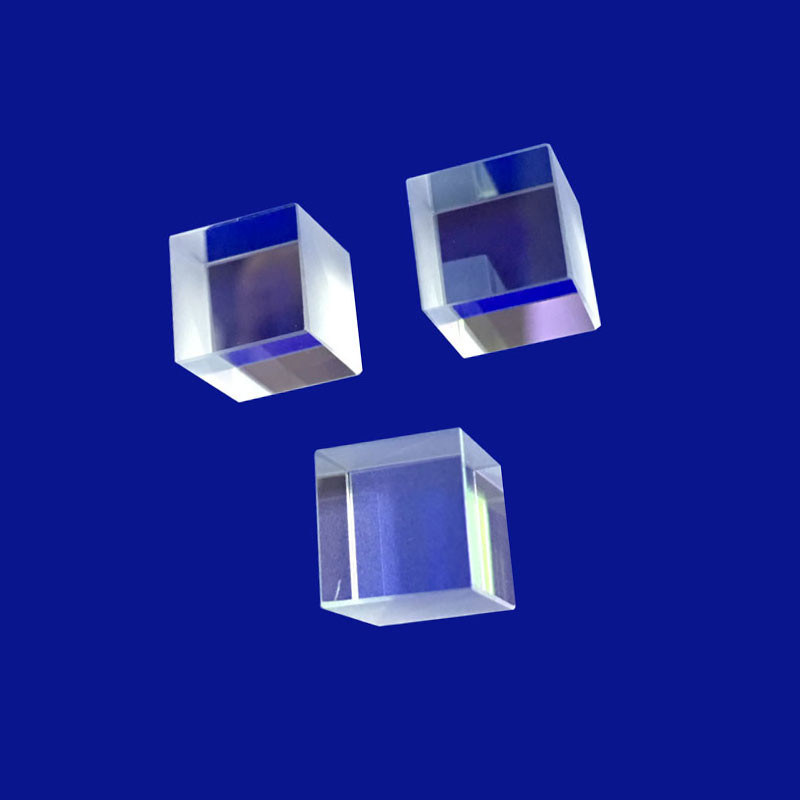

منشور مکعب گوشه ای منشور شکاف پرتو پلاریزاسیون ZnSe CaF2
بررسی اجمالی محصول
در طیفسنجی پیشرفته مادون قرمز تبدیل فوریه (FTIR)، برد لیزر هوافضا، و سیستمهای لیزر پرقدرت CO2، حفظ موازی پرتو مطلق در طول مدولاسیون پلاریزاسیون یک چالش اصلی سیستم است. سری منشور مکعبی گوشهای ZnSe CaF2 ما یک راهحل یکپارچه برای این گلوگاه اپتومکانیکی ارائه میکند.
با پیاده سازی پلاریزه کننده های لایه نازک با ایزوله بالا بر روی هندسه بازتابی یک منشور مکعب گوشه ای، این مولفه ها یک پرتو ورودی غیرقطبی را دقیقاً به حالت های قطبی s و p-polarized متعامد تقسیم می کنند، در حالی که به طور همزمان از ویژگی های ذاتی مکعب گوشه استفاده می کنند. محور ورودی، صرف نظر از جهت گیری فیزیکی منشور.
برای برآوردن نیازهای طیف گسترده ای که از اشعه ماوراء بنفش عمیق (DUV) تا مادون قرمز دور (FIR) را شامل می شود، مرکز ما این بازتابنده های بازتابنده تخصصی را با استفاده از دو بستر کریستالی نخبه تولید می کند: سلنید روی (ZnSe) و فلوراید کلسیم (CaF2).
مشخصات فنی
| پارامتر فنی | قابلیت های زیرساخت ZnSe | قابلیت های زیرساخت CaF2 |
|---|---|---|
| طبقه بندی محصول | مکعب گوشه شکاف پرتو قطبی | مکعب گوشه شکاف پرتو قطبی |
| نوار انتقال مواد | 0.5μm - 22.0μm (ایده آل برای LWIR / CO₂) | 0.13μm - 10.0μm (VUV تا Mid-Infrared) |
| خاموشی قطبش (Tₚ: Tₛ) | ≥ 500 : 1 (محدودیت های سفارشی تا 1000 : 1) | ≥ 200 : 1 (بسیار پایدار در سراسر DUV-MWIR) |
| دقت بازتابی زاویه ای | انحراف پرتو ≤ 2 ثانیه قوس (سفارشی برای ≤ 0.5) | انحراف پرتو ≤ 3 ثانیه قوس استاندارد |
| صافی سطح (ΔW) | ≤ λ/4 @ 632.8 نانومتر در هر صورت فعال | ≤ λ/10 @ 632.8 نانومتر (گرید لیزر پرقدرت) |
| پایان سطح (مشخصات MIL) | انطباق 60/40 یا 40/20 Scratch-Dig | سازگار با 20/10 تا 10/5 Scratch-Dig |
| پاک کردن ناحیه دیافراگم نوری | ≥ 92 درصد دیافراگم شش ضلعی فیزیکی | ≥ 95% ابعاد ورودی اسمی |
| ضریب شکست (n) | ≈ 2.403 @ 10.6μm | ≈ 1.399 @ 5.0μm |
| آستانه آسیب لیزر (LIDT) | ≥ 5.0 کیلووات بر سانتی متر مربع (موج CO2 پیوسته) | ≥ 15 J/cm² (1064 نانومتر، پالس 10 ns) |
مشخصات عمومی
| مواد | BK7 یا سایر شیشه های نوری، کوارتز، یاقوت کبود، Ge، Si، ZnSe، CaF2 و غیره |
| طول | 3 ~ 100 میلی متر |
| عرض | 3 ~ 100 میلی متر |
| ارتفاع | 3 ~ 100 میلی متر |
| تحمل طول | ± 0.01 میلی متر |
| تحمل عرض | ± 0.01 میلی متر |
| تحمل ارتفاع | ± 0.01 میلی متر |
| تحمل زاویه | 3 "~ 2" |
| بی نظمی | ΔN=0.1~0.5 |
| دقت سطح | N=1~3 |
| کیفیت سطح | 10/5 ~ 60/40 |
| پوشش | در صورت درخواست |
| منطقه برنامه | تصویربرداری، نورپردازی، لیزر و غیره |
تصاویر محصول
مزایای کلیدی عملکرد
- مصونیت در برابر شیب مکانیکی دینامیک:برخلاف مکعبهای پلاریزاسیون مسطح کلاسیک که در صورت قرار گرفتن در معرض ارتعاشات ظریف، هم ترازی را خراب میکنند، طراحی Corner Cube Prism کج شدن ساختاری پویا را جبران میکند. پرتوهای تقسیم شده به طور خودکار در 180 درجه منعکس می شوند و رانش ناشی از هم ترازی را در سکوهای هوابرد با لرزش بالا حذف می کنند.
- انتقال استثنایی مادون قرمز میانی:منبع CVD ZnSe ممتاز، ضریب جذب داخلی را زیر 0.0005 cm-1 در 10.6μm نگه میدارد، و از عدسی حرارتی و تغییر کانونی پرتو در سیستمهای برش صنعتی پرقدرت جلوگیری میکند.
- خطر خورشیدی در خلاء صفر:ساختار کریستالی با خلوص بالا اپتیک های CaF2 ما در برابر تخریب ساختاری و تشکیل مرکز رنگ زمانی که به طور مداوم در معرض طول موج های اکسایمر عمیق UV یا تشعشعات خورشیدی در محیط های فضایی قرار می گیرند، مقاومت می کند.
کاربردهای صنعتی اولیه
- تداخل سنج ها و آنالایزرهای گاز FTIR:هستههای شکاف پرتو قطبی با پایداری بالا که برای مسیریابی و ترکیب مجدد مسیرهای فروسرخ در تشخیص گازهای محیطی و پروفایلهای شیمیایی دفاعی استفاده میشوند.
- بازتابنده های پشتی رادار لیزری منسجم (LiDAR):انتقال و دریافت بلوکهای Corner Cube Prism بهینهسازی شده برای ردیابی هدف دوربرد و سنسورهای سرعت داپلر.
- تضعیف کننده های لیزر صنعتی پرقدرت CO2:مجموعههای تقسیم سفارشی ZnSe که برای نمونهبرداری، پلاریزه کردن یا تضعیف لیزرهای پردازش مواد چند کیلوواتی استفاده میشوند.
- ارتباطات نوری ماهواره به زمین:بازتابندههای کمجرم نگهدار قطبش CaF2 که در محفظههای ماهوارهای بیرونی برای تأیید متقاطع دادههای لیزری با سرعت بالا مستقر شدهاند.
سوالات متداول
Q1: یک منشور مکعبی گوشه ای شکافنده پرتو قطبی چه عملکرد منحصر به فردی را انجام می دهد که مکعب های استاندارد نمی توانند؟
الف:یک مکعب پلاریزاسیون استاندارد به یک صفحه پوشش داخلی ثابت 45 درجه متکی است. اگر مکعب گام، غلتش یا لرزش جزئی را تجربه کند، پرتو خروجی فوراً جابجا میشود و باعث شکست تراز پایین دست میشود. یک منشور مکعب گوشه ای شامل سه وجه انعکاسی متقابل عمود بر هم است. با پردازش این سطوح با لایه های دی الکتریک چند لایه پیشرفته، منشور نور غیرقطبی را به حالت های قطبش s و قطبش p جدا می کند، در حالی که از هندسه سه سطحی داخلی خود برای بازگرداندن نور مستقیماً به منبع خود استفاده می کند. این تقسیم پرتو با خلوص بالا را فراهم می کند که کاملاً در برابر اختلالات مکانیکی زاویه ای مصون است.
Q2: چه زمانی یک مهندس نوری باید یک زیرلایه ZnSe را روی یک بستر CaF2 مشخص کند؟
الف:انتخاب تا حد زیادی به طول موج و محیط عملیاتی سیستم شما بستگی دارد. اگر مسیر نوری شما در اطراف باند مادون قرمز حرارتی (8.0 - 14.0μm) متمرکز است یا لیزرهای پرقدرت CO2 را هدف قرار می دهد، ZnSe به دلیل جذب نزدیک به صفر آن در آن طول موج های بلند اجباری است. با این حال، اگر برنامه شما باندهای فرابنفش، مرئی یا مادون قرمز میانی (0.13 - 7.0μm) را پوشش می دهد، CaF2 گزینه برتر است. CaF2 دارای ضریب شکست کمتری است که تلفات انعکاس را کاهش می دهد، سختی مکانیکی بالاتری دارد و مقاومت قابل توجهی در برابر آسیب لیزر نشان می دهد.
Q3: چگونه از رابط های داخلی حساس یک مجموعه منشور مرکب ZnSe یا CaF2 محافظت می کنید؟
الف:هر دو ZnSe و CaF2 حساسیت های زیست محیطی خاصی دارند. به عنوان مثال، CaF2 کمی رطوبت سنجی است، به این معنی که اگر بدون محافظت بماند، رطوبت را در طول زمان جذب می کند. برای محافظت از پوششهای تقسیمکننده پرتو قطبی داخلی، منشورهای ما در اتاقهای تمیز کلاس 100 پردازش میشوند و بهصورت هرمتیک در داخل یک محفظه آلومینیومی آنودایز شده با درجه هوافضا بسته میشوند. تمام لبههای کریستالی در معرض پوششهای محافظ سخت، الماسمانند یا بر پایه اکسید قرار میگیرند و از مقاومت کامل در برابر رطوبت، شوک حرارتی و قرار گرفتن در معرض مستقیم مواد شیمیایی در میدان اطمینان میدهند.
Q4: تسهیلات شما برای خطای زاویه دو وجهی در این مکعب های گوشه چه میزان تحمل می تواند داشته باشد؟
الف:دقت زاویه ای سه وجه متقابل عمود بر هم، وضوح کلی تیر برگشتی را تعیین می کند. یک خطای زاویه دو وجهی جزئی می تواند باعث شود که یک نقطه لیزری برگشتی به شش بازتاب ضعیف مستقل تقسیم شود. روشهای چسباندن دقیق الماس و اتصال نوری به ما این امکان را میدهد که دقت زاویه دو وجهی را تا کمتر از 1 ثانیه قوس کنترل کنیم. این سطح بالای دقت تضمین میکند که کانالهای پلاریزه s و p بازگشتی، فوکوس مشخصات فضایی واضح و چگالی توان بالا را در فواصل انتقال چند کیلومتری حفظ میکنند.
