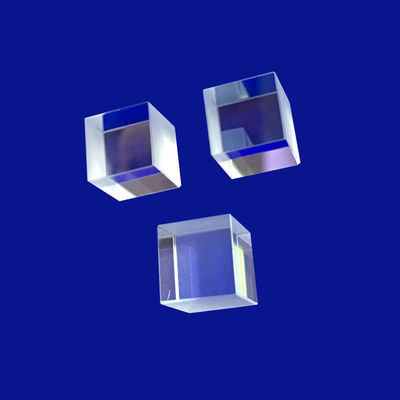

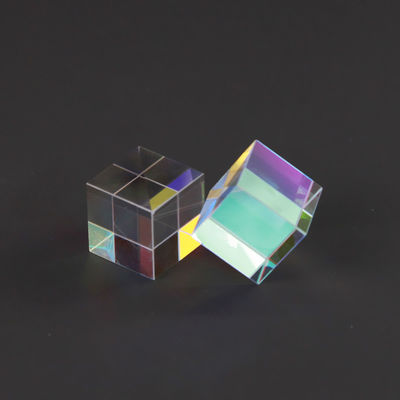

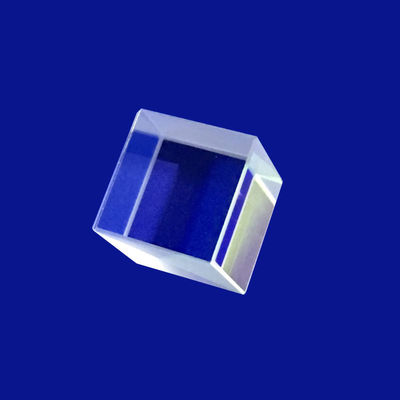

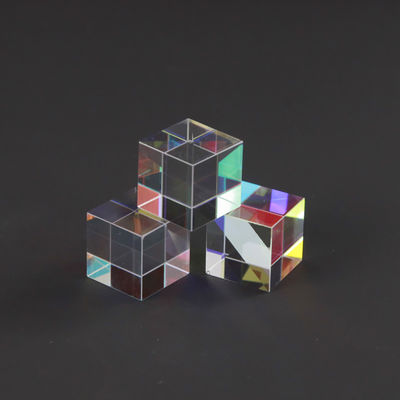

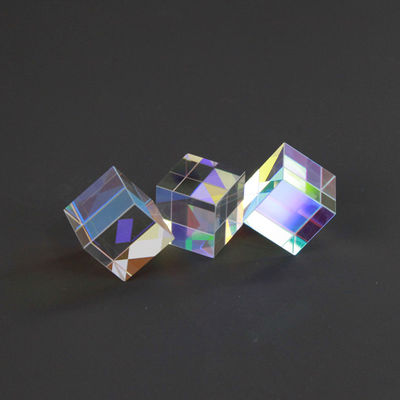

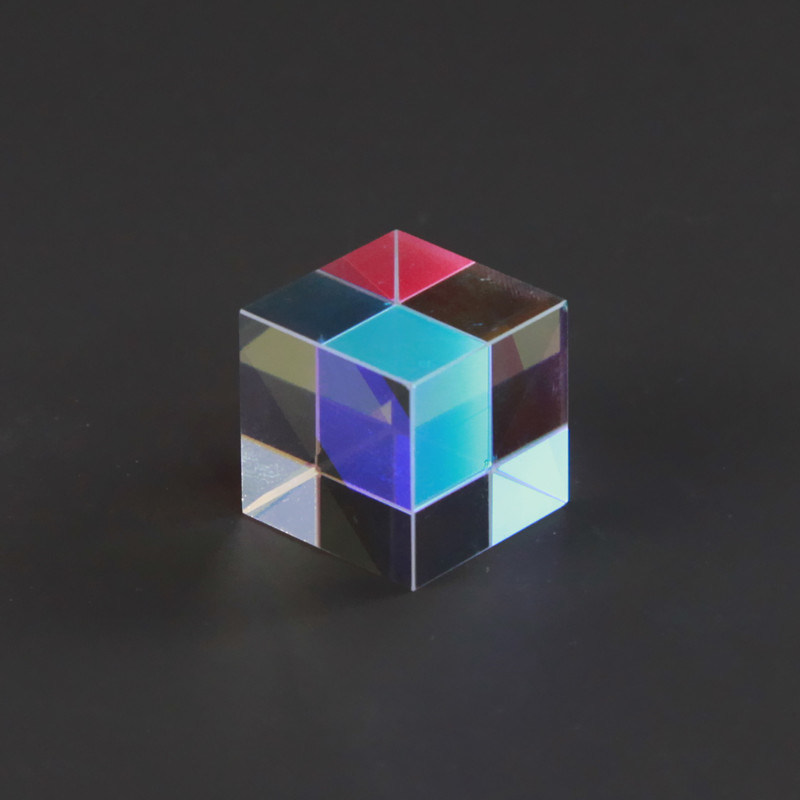

K9 BK7 طراحی لنز نوری زاویه راست مستطیلی
مشخصات محصول
محل مبدا:
چین
نام تجاری:
Advance
گواهینامه:
ROHS\Reach
شماره مدل:
به عنوان الزامات
حداقل مقدار سفارش:
1
قیمت:
$0.2~$100
شرایط پرداخت:
T/T&L/C
توانایی تامین:
1000 هزار در ماه
جزئیات محصول
برجسته کردن:
طراحی لنز نوری زاویه راست
,طراحی لنز نوری مستطیلی
,منشور مستطیلی BK7 راست
Material:
K9 BK7 / شیشه نوری
Customized Support:
OEM، ODM
Size:
مستطیلی ساخته شده توسط مشتری
Dimension Tolerance:
+/-0.01 میلی متر
Application Area:
طراحی لنز نوری با زاویه راست
Angle Tolerance:
3 "~ 2"
Shape:
مستطیل شکل
Focal Length Tolerance:
+/- 1 ٪
توضیحات محصول
طراحی لنز اپتیکال با زاویه راست مستطیلی K9 BK7
در ابزار دقیق لیزری تخصصی و سیستمهای بینایی اسکن خط صنعتی، مسیریابی مسیرهای نوری از طریق پوششهای فضایی محکم و غیرمربع نیاز به پروفایلهای هندسی هدفمند دارد. ماطراحی لنز اپتیکال با زاویه راست مستطیلی K9 BK7خدمات به طور مستقیم به این نیاز اپتومکانیکی می پردازند. با استفاده از شیشه تاج بوروسیلیکات بسیار همگن (K9 / BK7)، ما مهندسی تخصصی می کنیمزاویه راست مستطیلیهندسه ای که انحراف پرتو 90 درجه یا 180 درجه را فراهم می کند. بر خلاف منشورهای مربعی استاندارد، دیافراگم مستطیلی کشیده به صورت سفارشی بهینه شده است تا لیزرهای ورق خطی، پروفیل های پرتو آنامورفیک و آرایه های حسگر با فرمت عریض را در خود جای دهد و وزن زیاد بیش از حد را به حداقل برساند و هزینه های یکپارچه سازی سیستم را کاهش دهد.
هدف اولیه در هرK9 BK7 مستطیل زاویه راستپیکربندی ساختاری وفاداری کامل زاویه ای را در کل صورت کشیده تضمین می کند. ریز گوه یا پیچش فیزیکی جزئی در طول aمستطیل شکلبلوک شیشه ای می تواند باعث ایجاد انحرافات جبهه موج و اعوجاج شدید رجیستری پیکسل در سنسورهای اسکن خط شود. برای از بین بردن این تحریف، ماطراحی لنز نوریپروتکل کنترلهای گونیومتری تک نقطهای را در طول تولید اعمال میکند. این منشورها همراه با پوششهای ضد انعکاس چندلایه باند پهن (BBAR) روی دهانههای ورودی و خروجی، تا 99.5 درصد راندمان انتقال را ارائه میکنند و آنها را به گزینهای عالی برای دستگاههای تصویربرداری پزشکی، فاصلهیابهای دفاعی و مسیرهای بازرسی خودکار کارخانه تبدیل میکنند.
مشخصات فنی
ماتریس مهندسی زیر آستانههای تولید استاندارد و قابلیتهای تحمل میکرو را برای پیکربندیهای مستطیلی زاویه راست نشان میدهد.
| پارامتر فنی | محدوده مهندسی استاندارد / قابلیت | محدودیتهای درجه اندازهشناسی برتر |
|---|---|---|
| چارچوب محصول | طراحی لنز اپتیکال با زاویه راست مستطیلی K9 BK7 | طراحی لنز اپتیکال با زاویه راست مستطیلی K9 BK7 |
| گزینه های درجه بستر | CDGM K9 (درجه A) / Schott N-BK7 | درجه همگنی بالا H4 (شات) |
| پروفایل های بعدی | عرض: 2 میلی متر تا 80 میلی متر؛ طول تا 300 میلی متر | میکرو اپتیک سفارشی تا 1.0 میلی متر |
| تحمل های ابعادی | ± 0.05 میلی متر (ماشینکاری دقیق استاندارد) | تا 0.01 ± میلی متر (درجه هم ترازی میکرواپتیکال) |
| دقت زاویه ای (α) | ≤ 1 خطای زاویه ای دقیقه قوس | ≤ 5 ثانیه قوس (درجه تداخل سنج نخبه) |
| صافی سطح (ΔW) | ≤ λ/4 @ 632.8 نانومتر بیش از دیافراگم شفاف | ≤ λ/10 @ 632.8 نانومتر (گرید لیزر) |
| پایان سطح (مشخصات MIL) | انطباق 40/20 Scratch-Dig | 10/5 Scratch-Dig (مطابق با لیزر پرقدرت) |
| ضریب شکست (nد) | 1.5168 @ 587.6 نانومتر | پیکنومتر همگنی دسته ای را تأیید کرد |
| شماره آبه (νد) | 64.17 (شاخص پراکندگی رنگی کم) | تطبیق قوام دسته ای دقیق |
| در دسترس بودن پوشش | فیلم های بدون پوشش / فلزی Al-Ag-Au / BBAR | پوشش های V-آستانه آسیب بالا |
| پارامتر | مشخصات |
|---|---|
| مواد | BK7 یا سایر شیشه های نوری، کوارتز، یاقوت کبود، Ge، Si، ZnSe، CaF2 و غیره |
| طول | 3 ~ 100 میلی متر |
| عرض | 3 ~ 100 میلی متر |
| ارتفاع | 3 ~ 100 میلی متر |
| تحمل طول | +/-0.01 میلی متر |
| تحمل عرض | +/-0.01 میلی متر |
| تحمل ارتفاع | +/-0.01 میلی متر |
| تحمل زاویه | 3 "~ 2" |
| بی نظمی | ΔN=0.1~0.5 |
| دقت سطح | N=1~3 |
| کیفیت سطح | 10/5 ~ 60/40 |
| پوشش | در صورت درخواست |
| منطقه برنامه | تصویربرداری، نورپردازی، لیزر و غیره |
مزایای کلیدی
مشخص کردن الفK9 BK7 مستطیل زاویه راستساختار مزایای فیزیکی و عملکردی تعیین کننده ای نسبت به منشورهای مکعبی کلاسیک در قطارهای نوری چند محوره دارد:
- پروفایل های اسکن خط بهینه شده:درازمستطیل شکلدیافراگم شفاف کاملاً به دوربینهای خطی CCD/CMOS و برنامههای ورق لیزری نگاشت میشود، حجم شیشه غیرضروری را کاهش میدهد و حجم کل محموله سر حسگرهای موبایل را سبک میکند.
- قابلیت بازتاب داخلی کل (TIR):هنگامی که نور وارد صورت عادی به صورت صیقلی نشده می شود، در 45 درجه به هیپوتنوز داخلی برخورد می کند. زیرا این از زاویه بحرانی برایBK7شیشه (≈41.2 درجه)، منشور بدون نیاز به پوشش فلزی انعکاسی گران قیمت، انعکاس کل داخلی کارآمد را به دست می آورد.
- نصب ساده اپتومکانیکی:طرح مسطح و عمود برزاویه راستsides صفحات مبدأ بسیار پایداری را برای نصب مرجع فراهم می کند، که به طور قابل توجهی خطر رانش تراز ساختاری را در طول شوک مکانیکی یا لرزش ناگهانی کاهش می دهد.
زمینه های یکپارچه سازی سیستم اولیه
- بینایی ماشین اسکن خط صنعتی:به عنوان یک مجموعه آینه چرخشی با مشخصات پایین برای هدایت نور پس زمینه خطی یا پروفیل های روشنایی لیزری روی شبکه های مرتب سازی نوار نقاله با سرعت بالا استفاده می شود.
- فاصلهسنجها و غلافهای فاصلهسنج لیزری:عملکرد به عنوان یک بلوک خمشی پرتو 90 درجه با دقت بالا در داخل ابزارهای دستی و مجموعه های فاصله یاب لیزری درجه یک.
- پروجکشن بارگرافیک و اسکن نوری:در اسکنرهای بارکد لجستیک و پروژکتورهای لیزری تجاری برای جارو کردن یک منطقه افقی گسترده با استفاده از حداقل پاکت مکانیکی یکپارچه شده است.
- آرایه های نیمکت کالیبراسیون طیف سنجی:سفارشیطراحی لنز نوریبلوکهایی که برای تا کردن خطوط نوری داخلی استفاده میشوند و ردپای فیزیکی اسپکتروفتومترهای آزمایشگاهی را کاهش میدهند.
سوالات متداول
Q1: چه چیزی شیشه K9 یا BK7 را به معیار جهانی برای اجزای لنزهای نوری مستطیلی با زاویه راست تبدیل می کند؟
الف: K9 / BK7(شیشه بوروسیلیکات تاج) به دلیل ترکیب شیمیایی یکنواخت آن، پرکاربردترین کریستال نوری برای کاربردهای مرئی تا نزدیک مادون قرمز (350 نانومتر - 2.0 میکرومتر) است. این دستگاه دارای تعداد بسیار کم حباب و درگیری، انتقال داخلی عالی (بیش از 99.2 درصد در سانتی متر در 550 نانومتر) و دوام مکانیکی عالی در برابر نیروهای تمیز کردن و نصب روزمره است. از یکطراحی لنز نوریچشم انداز، ضریب شکست بسیار قابل پیش بینی و نرخ انبساط حرارتی پایین آن را به یک انتخاب قابل اعتماد برای مقیاس بزرگ، تجاری و تولیدی با دقت بالا تبدیل می کند.
Q2: یک قالب مستطیلی چگونه بر تنش های داخلی یک منشور زاویه قائم در طول ساخت تأثیر می گذارد؟
الف:پولیش درازمستطیل شکلبلوک فشارهای پرداخت نامتقارن را وارد می کند که می تواند منجر به غلتیدن لبه یا "رنگین کمان" در سراسر محور طولانی شیشه شود. برای مقابله با این تنش مواد، تاسیسات ما از ماشینهای تخصصی دو طرفه و تنظیمات نظارت مستمر استفاده میکند. این ما را قادر می سازد صافی سطح استثنایی (≤ λ/4) را حفظ کنیم و خطاهای هرم زاویه ای را زیر 15 ثانیه قوس در امتداد کل لبه کشیده نگه داریم.زاویه راستمنشور، انتقال یکنواخت را در کل پروفیل پرتو خطی تضمین می کند.
Q3: آیا می توان این منشورهای زاویه راست را طوری پیکربندی کرد که به عنوان یک بازتاب دهنده (چرخش 180 درجه) عمل کنند؟
الف:بله، قطعا. در حالی که معمولاً برای چرخش نور 90 درجه با وارد شدن از طریق یک صورت ساق پا استفاده می شود، به جای آن می توانید یک پرتو معمولی به صورت هیپوتنوز وارد کنید. نور از طریق انعکاس کامل داخلی به هر دو صورت پا برخورد می کند و به موازات بردار ورودی اصلی ظاهر می شود و یک چرخش دقیق 180 درجه انجام می دهد. این رفتار همه کاره با استفاده دوگانه توسط مهندسین سیستم که به دنبال ساخت بازتابنده های لیزری قوی یا خطوط تاخیر تداخل سنجی سفارشی با ردپایی تمیز و پایدار هستند، بسیار ارزشمند است.
Q4: چه پوشش هایی برای به حداکثر رساندن طول عمر و کارایی منشور توصیه می شود؟
الف:پوشش مطلوب کاملاً به طرح مسیر نور شما بستگی دارد. اگر شماطراحی لنز نوریبر اساس بازتاب داخلی کل (TIR)، هیپوتنوز داخلی میتواند بدون پوشش باقی بماند، اما ما قویاً پیشنهاد میکنیم که از یک پوشش ضد انعکاس پهن باند (BBAR) در قسمتهای ورودی و خروجی پا استفاده کنید تا افت انعکاس تک سطحی را از 4% به کمتر از 0.5% کاهش دهید. با این حال، اگر مسیر نور شما با زاویه کمتر از 41.2 درجه به هیپوتنوز داخلی برخورد کند، TIR از کار می افتد. در این تنظیمات، ما یک فیلم نقره ای محافظت شده با انعکاس بالا (Ag) یا آلومینیوم تقویت شده (Al) را روی هیپوتنوز بیرونی پشتی قرار می دهیم تا از بازتاب یکنواخت 90 درجه در سراسر باند موج هدف اطمینان حاصل کنیم.
