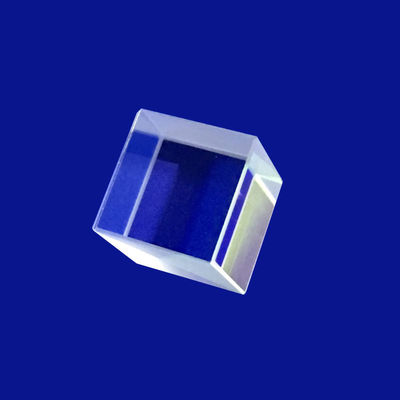

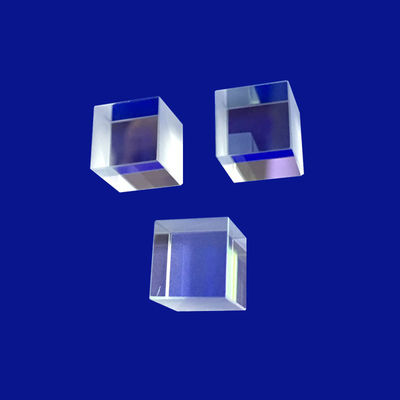

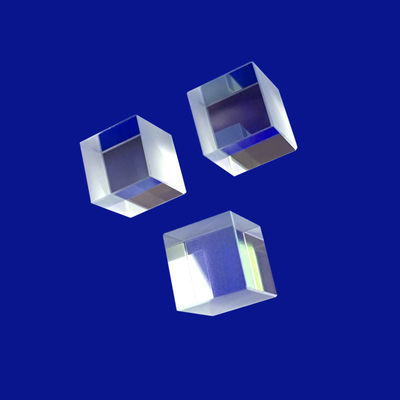

مینی لنز نوری اپتیکال مینی ماتریس Sapphire Quartz 25x25x25mm
مشخصات محصول
محل مبدا:
چین
نام تجاری:
Advance
گواهینامه:
ROHS\Reach
شماره مدل:
به عنوان الزامات
حداقل مقدار سفارش:
1
قیمت:
$0.2~$100
شرایط پرداخت:
T/T&L/C
توانایی تامین:
1000 هزار در ماه
جزئیات محصول
برجسته کردن:
طراحی لنزهای نوری 25 میلی متری
,طراحی لنزهای نوری کوچک
,منشور مکعب شیشه ای نوری کوارتز
Material:
H-K9L، BK7/H-K9L / شیشه نوری
Dimension Tolerance:
+/-0.01 میلی متر
Size:
25x25x25mm / ساخته شده توسط مشتری
Angle Tolerance:
3 "~ 2"
Application Area:
طراحی لنزهای نوری کوچک و غیره
Flatness:
N=1~3
Shape:
کروی
Focal Length Tolerance:
+/- 1 ٪
Operatingtemperature:
-20 تا 70 درجه سانتیگراد
Customized Support:
OEM، ODM
توضیحات محصول
طراحی لنز اپتیکال مینی 25x25x25mm یاقوت کبود کوارتز
در سیستمهای لیزری پرقدرت و محمولههای حسگر محیطی شدید، ترکیبات شیشه نوری سنتی به دلیل عدسی حرارتی یا تخریب مکانیکی ناگزیر از کار میافتند. ماطراحی لنز اپتیکال مینی 25x25x25mm یاقوت کبود کوارتزخدمات یک راه حل استراتژیک با استفاده از دو مورد از انعطاف پذیرترین بسترهای نوری جهان ارائه می دهد: تک کریستالیاقوت کبود(Al2O3) و سیلیس ذوب شده درجه یککوارتز. در یک فشرده مهندسی شده است25x25x25mm مینیمشخصات مکعبی، این اجزا به صورت سفارشی برای عملکرد بالا طراحی شده اندطراحی لنز نوریکاربردهایی، از جمله شکل دهی پرتو، چرخش لیزری، و ادغام پنجره محافظ قوی که در آن عملکرد در دمای بالا و وضوح طیفی بسیار اجباری است.
خط پایه مهندسی برای a25x25x25mm مینیلنز مکعبی به تطابق دقیق مواد متکی است.یاقوت کبودسختی سطح فوق العاده (Mohs 9) و رسانایی حرارتی استثنایی را ارائه می دهد، و آن را برای اپتیک های بیرونی در معرض سایش شن، اعماق فشار بالا یا گرمای شدید ایده آل می کند. به طور همزمان، خلوص بالا ماکوارتزپیکربندیها انبساط حرارتی نزدیک به صفر و آستانه آسیب ناشی از لیزر (LIDT) فوقالعاده بالا را فراهم میکنند، و تضمین میکنند که در صورت پیکربندی داخلیطراحی لنز نوریجزء، سیستم توان عملیاتی لیزر چند کیلوواتی را بدون اعوجاج پرتو فضایی یا خطر ترک خوردگی نوری فاجعه بار مدیریت می کند.
مشخصات فنی
| پارامتر فنی | قابلیت های پایه یاقوت کبود | قابلیت های پایه کوارتز (سیلیکا ذوب شده). |
|---|---|---|
| چارچوب محصول | طراحی لنز اپتیکال مینی 25x25x25mm یاقوت کبود کوارتز | طراحی لنز اپتیکال مینی 25x25x25mm یاقوت کبود کوارتز |
| ابعاد استاندارد | 25×25×25 میلیمتر (تحملهای میکرو سفارشی تا 0.01 میلیمتر) | 25×25×25 میلیمتر (تحملهای میکرو سفارشی تا 0.01 میلیمتر) |
| برد انتقال | 0.17 میکرومتر - 5.5 میکرومتر (UV تا مادون قرمز میانی) | 0.18 میکرومتر - 2.5 میکرومتر (UV عمیق تا مادون قرمز نزدیک) |
| کیفیت سطح | 20/10 تا 10/5 Scratch-Dig (مشخصات MIL) | 10/5 تا 5/2 Scratch-Dig (درجه لیزر پرقدرت) |
| صافی جبهه موج | ≤ λ/10 @ 632.8 نانومتر بیش از دیافراگم شفاف | ≤ λ/20 @ 632.8 نانومتر بیش از دیافراگم شفاف |
| تلورانس های زاویه ای | ≤ عمود بر 15 ثانیه قوس | ≤ 5 ثانیه قوس برای کاربردهای اندازهشناسی |
| هدایت حرارتی | 40 W/(m·K) @ 25°C (حرارت عالی) | 1.38 W/(m·K) @ 25°C |
| سختی مواد | سختی Knoop ≈ 2000 HK (Mohs 9) | سختی Knoop ≈ 520 HK (Mohs 7) |
| آسیب لیزر (LIDT) | ≥ 10 J/cm² (1064 نانومتر، پالس 10 ns) | ≥ 20 J/cm² (1064 نانومتر، پالس 10 ns) |
مواد
BK7 یا سایر شیشه های نوری، کوارتز، یاقوت کبود، Ge، Si، ZnSe، CaF2 و غیره
طول
3 ~ 100 میلی متر
عرض
3 ~ 100 میلی متر
ارتفاع
3 ~ 100 میلی متر
تحمل طول
± 0.01 میلی متر
تحمل عرض
± 0.01 میلی متر
تحمل ارتفاع
± 0.01 میلی متر
تحمل زاویه
3 "~ 2"
بی نظمی
ΔN=0.1~0.5
دقت سطح
N=1~3
کیفیت سطح
10/5 ~ 60/40
پوشش
در صورت درخواست
حوزه کاربردی
تصویربرداری، نورپردازی، لیزر و غیره

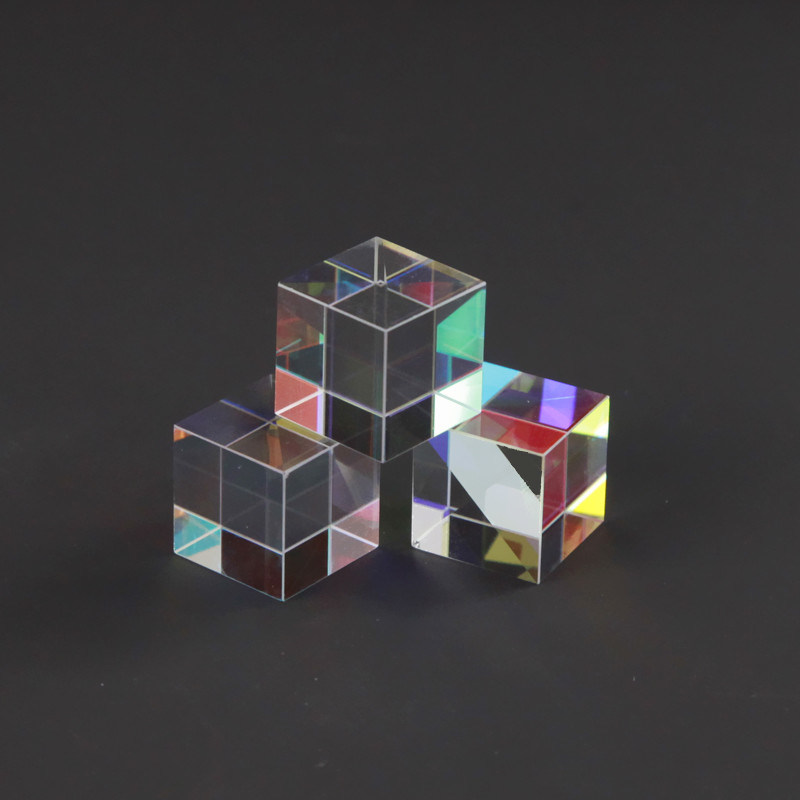

گالری محصولات
زمینه های ادغام اولیه
- غلاف های الکترواپتیکال هوافضا (EO/IR):مکعب های یاقوت کبود سبک و ناهموار که به عنوان منشورهای تاشو جلویی یا پنجره ها برای هدف گیری و دوربین های نظارتی در هواپیما استفاده می شود.
- سیستم های لیزر صنعتی پرقدرت:مکعب های کوارتز دقیق برای مسیریابی پرتو لیزر فیبر 1064 نانومتری، ترکیب، و تنظیمات فیلتر فضایی بهینه شده اند.
- پنجره های تصویربرداری غوطه ور در اعماق دریا:لنزهای مینی مکعبی 25x25x25 میلیمتری با استحکام بالا که برای مقاومت در برابر فشارهای شدید هیدرواستاتیکی و در عین حال حفظ میدانهای دید با زاویه باز طراحی شدهاند.
- اندازه شناسی نیمه هادی و بازرسی ویفر:جداکنندههای منشوری کوارتز سفارشی که در اتاقهای تمیز برای هدایت مسیرهای نور فرابنفش عمیق (DUV) برای تجزیه و تحلیل نقص ویفر در مقیاس نانومتری استفاده میشوند.
سوالات متداول
Q1: چگونه بین بسترهای Sapphire و Quartz برای یک بلوک نوری مینی 25x25x25mm انتخاب می کنید؟
الف:انتخاب توسط عامل استرس اولیه سیستم شما تعیین می شود. اگر شماطراحی لنز نوریبه استحکام ساختاری فوق العاده، مقاومت در برابر خراش یا عملیات در باند مادون قرمز میانی (3.0 - 5.5 میکرومتر) نیاز دارد.یاقوت کبودبه دلیل سختی Mohs 9 و انتقال طیف گسترده آن اجباری است. با این حال، اگر کاربرد شما شامل لیزرهای پرانرژی فرابنفش (UV) یا نیاز به ثبات ابعادی هندسی مطلق تحت نوسانات دمایی فرار است، سیلیس ذوب شده مصنوعیکوارتزبه دلیل آستانه آسیب لیزری برتر و ضریب انبساط حرارتی بسیار پایین آن ترجیح داده می شود.
Q2: چالشهای اصلی هنگام پردازش یک مینی مکعب 25x25x25mm با استفاده از Sapphire چیست؟
الف:به دلیلیاقوت کبودسختی فیزیکی شدید، ابزارهای استاندارد سنگ زنی الماس و پولیش نوری به سرعت فرسوده می شوند و حفظ زوایای دقیق 90 درجه و سطوح صاف را دشوار می کند. برای حل این مشکل، مرکز پردازش ما از ایستگاههای لایهبندی CNC بسیار سخت و سفارشی مجهز به دوغاب الماس کریستالی با غلظت بالا استفاده میکند. این زیرساخت تخصصی به ما اجازه می دهد تا انحرافات زاویه ای را کنترل کنیم25x25x25mm مینیتا کمتر از 15 ثانیه قوس را مسدود کنید و در عین حال یک سطح صاف و با زبری کم (Ra ≤ 0.5 نانومتر) را ارائه دهید که با مشخصات دقیق مطابقت دارد.
Q3: آیا این طرح لنز نوری مینی می تواند الزامات پوشش داخلی سفارشی شده را برآورده کند؟
الف:بله، قطعا. شکاف داخلی یا صفحات بازتابنده ماSapphire Quartz 25x25x25mm Miniمکعب ها را می توان با پوشش های لایه نازک با دوام بالا سفارشی کرد. ما میتوانیم پوششهای ضد انعکاس (AR) را برای به حداکثر رساندن توان، پشتههای دی الکتریک با بازتاب بالا (HR) برای چرخش لیزری تک خطی یا فیلترهای دو رنگ سفارشی برای تقسیمبندی انتخابی رنگ قرار دهیم. همه پوششها با استفاده از تبخیر پرتو الکترونی به کمک یون اعمال میشوند تا از حداکثر چگالی و انعطافپذیری محیطی اطمینان حاصل شود، و از تخریب فیلم در استقرار طولانیمدت در میدان جلوگیری شود.
Q4: جهت کریستالی Sapphire چگونه بر عملکرد طراحی لنز نوری تأثیر می گذارد؟
الف:یاقوت کبود یک کریستال دوشکست ناهمسانگرد است، به این معنی که ضریب شکست آن بسته به زاویه ورود نور به شبکه کریستالی تغییر می کند. برای جلوگیری از تقسیم قطبی ناخواسته یا انکسار مضاعف (تصاویر ارواح) در داخل خودلنز نوری مینیدر مسیر، قبل از برش، شمش کریستال خام را دقیقاً تراز می کنیم. برای کاربردهایی که خلوص پلاریزاسیون حیاتی است، ما مکعب را با محور نوری موازی با جهت انتقال نور میسازیم - که معمولاً به آن اشاره میشود.محور C (0001) یاقوت کبود. این چیدمان دقیق، مصنوعات انکسار مضاعف را به طور کامل حذف میکند و از انتشار جلو موج تمیز در سراسر دیافراگم شفاف اطمینان میدهد.
