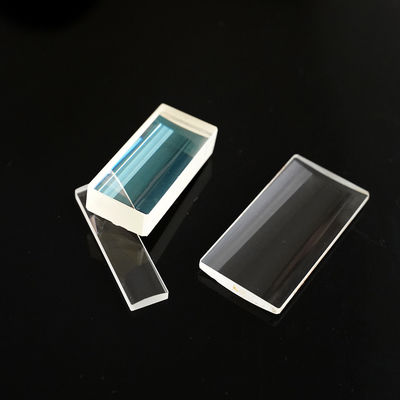

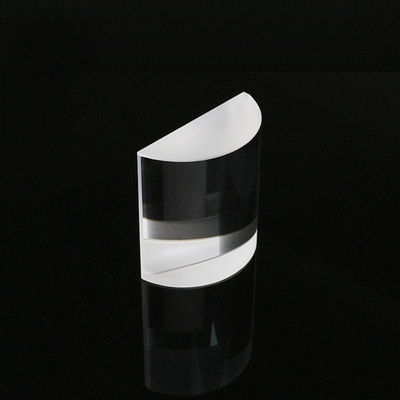

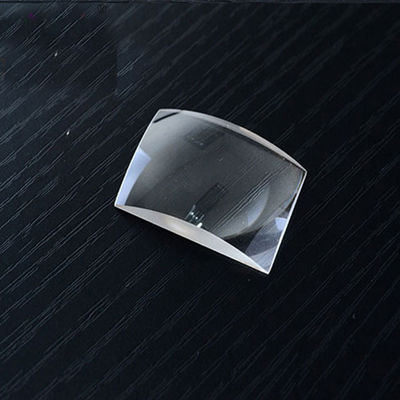

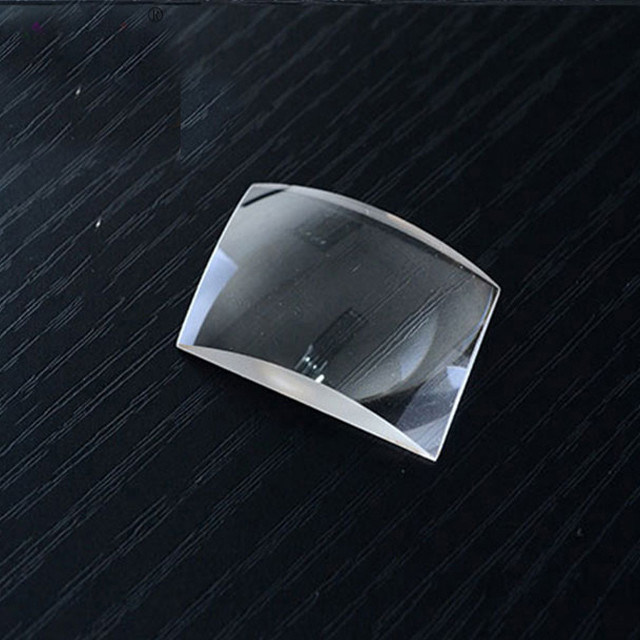

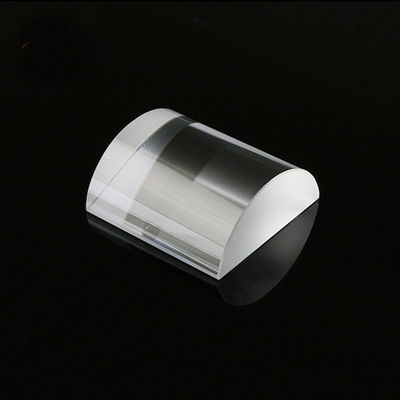

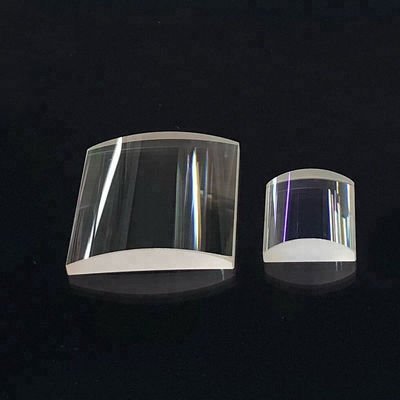

لنز مقعر استوانه ای با روکش AR
مشخصات محصول
محل مبدا:
چین
نام تجاری:
Advance
گواهینامه:
ROHS\Reach
شماره مدل:
به عنوان الزامات
حداقل مقدار سفارش:
1
قیمت:
$0.2~$100
شرایط پرداخت:
T/T&L/C
توانایی تامین:
1000 هزار در ماه
جزئیات محصول
برجسته کردن:
لنز مقعر استوانهای با پوشش 40/20 AR
,لنز مقعر استوانهای 40/20 BK7
,لنز استوانهای مقعر 40/20
Customized Support:
OEM، ODM
Structure:
پلانو محدب
Materials:
BK7، کوارتز، مادون قرمز، یاقوت کبود، جنرال الکتریک، Si، ZnSe، CaF2 و غیره.
Diameter:
25 میلی متر
Coating:
با پوشش AR
Surface Quality:
60/40 40/20
Color:
شفاف
Description:
لنز Bi-Telecentric
Focal Length:
درخواست سفارشی
Size:
اندازه سفارشی
Interface Type:
Canon EF-S
Centerthickness:
5 میلی متر
Width Tolerance:
+/-0.01 میلی متر
Style:
عتیقه
Application Area:
روشنایی، لیزر و غیره
Focal Length Tolerance:
+/- 1 ٪
Material:
شیشه نوری
Operatingtemperature:
-20 تا 70 درجه سانتیگراد
Refractiveindex:
1.52
Focal Length:
150 میلی متر
توضیحات محصول
لنز مقعر استوانه ای با پوشش AR
عناصر نوری لنزهای شیشه نوری ویژه maat-optical BK7 لنزهای استوانه ای گرد
مشخصات
| پارامتر | محدوده |
|---|---|
| محدوده قطر | Dia.0.7mm-Dia.400mm |
| محدوده شعاع منحنی | R1.5-R∞ و غیره |
| تحمل قطر | +/-0.1، +/-0.01، +/-0.005 و غیره. |
| سطح قطر | λ، 1/2λ، 1/4λ، 1/10λ و غیره |
| تحمل ضخامت | +/-0.1، +/-0.05، +/-0.01 و غیره |
| تمرکز | +/-2'، +/-1' و غیره |
| دیافراگم N | 5، 1 و غیره |
| بی نظمی ΔN | 2، 1، 0.5، 0.2 و غیره |
| کیفیت سطح | 60/40، 40/20، 20/10، 10/5 و غیره |
بررسی اجمالی محصول
در دنیای تخصصی لیزر اپتیک،لنز مقعر استوانه ای با پوشش ARیک جزء حیاتی است که برای گسترش نور در امتداد یک محور طراحی شده است. بر خلاف عدسی های کروی، الفعدسی مقعر استوانه ایدارای یک نمایه مقعر صفحه ای است که فقط در یک جهت عمل می کند و یک پرتو لیزر دایره ای را به یک خط دقیق و کشیده تبدیل می کند. ادغام پوشش های با راندمان بالا باعث می شودلنز مقعر استوانه ای با پوشش ARبا به حداکثر رساندن توان عبوری نور و به حداقل رساندن بازتاب های انگلی، به طور قابل توجهی نسبت به نسخه های بدون پوشش برتری دارد.
مالنز مقعر استوانه ای با پوشش ARبرای پاسخگویی به نیازهای تصویربرداری و اسکن با دقت بالا مهندسی شده است. با اعمال یک ضد انعکاس پهن باند (BBAR) یا V-Coat رویعدسی مقعر استوانه ای، بازتاب سطح را از تقریباً 4% به کمتر از 0.5% کاهش می دهیم. این بهبود تضمین می کند کهلنز مقعر استوانه ای با پوشش ARاوج بهره وری انرژی را حفظ می کند، که برای کاربردهایی که نسبت سیگنال به نویز و حفظ توان لیزر در آنها اهمیت دارد، حیاتی است. هرلنز مقعر استوانه ای با پوشش ARما تولید می کنیم تحت آزمایش های نوری دقیق قرار می گیرد تا اطمینان حاصل شود که انحنا و یکنواختی پوشش مطابق با استانداردهای صنعتی جهانی است.
کاربردها و مزایا
رالنز مقعر استوانه ای با پوشش ARسنگ بنای فوتونیک مدرن است. در زیر، مزایای عملکردی و پیادهسازیهای واقعی را بیان میکنیم:
- تولید خط لیزر بهینه شده:نقش اولیه یکلنز مقعر استوانه ای با پوشش ARتولید خطوط لیزری با کیفیت بالا برای اسکن سه بعدی و هم ترازی است.
- تصاویر ارواح به حداقل رسیده:پوشش تخصصی انعکاسهای داخلی را که اغلب لنزهای مقعر استوانهای استاندارد را آزار میدهند از بین میبرد و خروجی تمیز و بدون ارواح را تضمین میکند.
- شکل دهی پرتو آنامورفیک:در سیستم های لیزر دایود، یکلنز مقعر استوانه ای با پوشش ARبرای تصحیح آستیگماتیسم ذاتی منبع، ایجاد یک پروفیل پرتو متقارن استفاده می شود.
- زمینه های کاربردی گسترده:
- چشم انداز سه بعدی و مترولوژی:استفاده از لنز برای الگوهای نور ساختار یافته در بازرسی صنعتی
- ذخیره سازی داده های نوری:پیاده سازی لنزهای استوانه ای دقیق برای مدیریت دیودهای لیزر در هدهای خواندن/نوشتن
- طیف سنجی:این لنز به پخش نور در میان آرایه های سنسور خطی بدون از دست دادن شدت کمک می کند
- علوم زیستی:استفاده از لنزهای استوانه ای برای ایجاد "ورقه های سبک" نازک برای میکروسکوپ فلورسانس
سوالات متداول
Q1: چرا "پوشش AR" به طور خاص برای یک لنز مقعر استوانه ای مهم است؟
پاسخ:چون الفعدسی مقعر استوانه ایاغلب در تنظیمات لیزری با دقت بالا استفاده می شود، انعکاس ها می توانند باعث برگشت به دیود لیزر یا ایجاد الگوهای تداخلی شوند. یکلنز مقعر استوانه ای با پوشش ARعملاً این مسائل را حذف می کند و کل انتقال سیستم لنز را به بیش از 99٪ افزایش می دهد.
Q2: تحمل ± 0.005mm چگونه بر لنز مقعر استوانه ای پوشش داده شده AR تأثیر می گذارد؟
پاسخ:در ماژول های لیزری فشرده،لنز مقعر استوانه ای با پوشش ARباید کاملاً هماهنگ باشد تحمل قطر ± 0.005 میلی متر تضمین می کند که لنز به طور ایمن در پایه خود قرار می گیرد و از رانش مکانیکی که می تواند خط لیزر را کج کند، جلوگیری می کند.
Q3: چه محدودههای طول موجی برای لنز مقعر استوانهای با پوشش AR موجود است؟
پاسخ:ما پوشش های سفارشی را برایلنز مقعر استوانه ای با پوشش ARاز UV (266nm) تا IR (10.6μm). هر لنز برای باند کاری خاص خود بهینه شده است تا از کمترین بازتاب ممکن اطمینان حاصل شود.
Q4: آیا می توانم کیفیت سطح 40/20 را روی یک لنز مقعر استوانه ای با پوشش سیلیکا AR ذوب شده به دست بیاورم؟
پاسخ:بله. ما در پرداخت با دقت بالا برای لنزهای استوانه ای تخصص داریم. برای کاربردهای UV، یکلنز مقعر استوانه ای با پوشش ARساخته شده از سیلیس ذوب شده با خراش 40/20 یا حتی 20-10 برای خط تولید ما استاندارد است.
Q5: چگونه تراز محوری یک لنز مقعر استوانه ای با پوشش AR را بررسی می کنید؟
پاسخ:هرلنز مقعر استوانه ای با پوشش ARبا استفاده از یک مرکز سنج نوری بررسی می شود تا بررسی شود که محور سیلندر کاملاً موازی با لبه های لنز است و اطمینان حاصل شود که لنز یک خط مستقیم و بدون انحراف را نشان می دهد.
